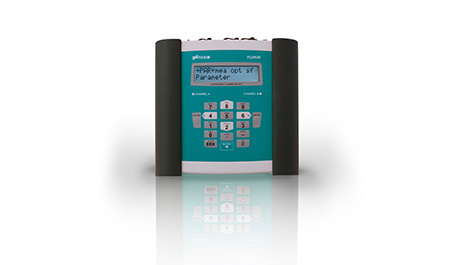

Un segnale ultrasonico viene inviato da Fluxus Serie 6 e ricevuto attraverso il fluido in transito da una coppia di trasduttori collocati sulla tubazione.
La differenza nel tempo che impiega il segnale ad attraversare il fluido in una direzione e poi in quella opposta è proporzionale alla sua portata.

La tecnologia

• Comporta tutti i vantaggi di una misura non intrusiva…
• Grande dinamica di misura ed ottime prestazioni alle basse portate.
• Non introduce nessuna perdita di carico sulla linea.
• Nessuna possibilità di inquinare i fluidi di processo o di generare perdite di prodotto, garantendo cosi maggiore sicurezza all’operatore.

Lo strumento

• Batterie di lunga durata (17 ore) e capacità di memorizzazione oltre 100.000 valori.
• Due canali di misura (consente di effettuare due misure contemporaneamente acquisendo le informazioni in metà tempo).
• Certificato di calibrazione di tipo bagnata con dichiarazione dell’incertezza di misura.
• Nessuna limitazione nell’impostazione del numero dei percorsi sonici (caratteristica fondamentale per non perdere in precisione alle basse velocità e su piccoli DN).
• Certificato ATEX! Nessun permesso a caldo: può lavorare in campo senza presidio, riducendo il tempo di presenza di personale in zone a rischio.
• Versione ENERGY per misure di energia termica in accordo alle linee guida C.A.R.
• (05/09/2011) per l’ottenimento dei certificati bianchi.
• Idoneo a misurare portate sia di gas che di liquidi (versioni G601/ G608).
• Misure liquidi: In grado di gestire inclusioni solide o gassose fino al 10% in volume.
• Misure gas: In grado di gestire inclusioni liquide fino al 5% in volume.
• Cavo trasduttori protetto da guaina metallica flessibile rinforzata nel punto di attacco.
• Connettore militare a baionetta per innesto trasduttori al trasmettitore portatile.
• La doppia tecnologia (Tempo di transito / NoiseTrack), gestita in automatico dallo strumento, rende lo strumento più facile da utilizzare.

Le applicazioni

• Misure energia termica.
• Controllo prestazioni attraverso la verifica dell’affidabilità nel tempo, dei misuratori di portata negli impianti.
• Controllo consumi acqua calda e fredda, olio diatermico, aria compressa, azoto…
• Controllo prestazioni macchine ed impianti in fase di avviamento.
• Verifica efficienza impianti antincendio, circuiti i raffreddamento.

Misuratore di portata a ultrasuoni clamp on portatile
