Principio di misura

SQ-R effettua la misura continua della portata di un qualsiasi tipo di canale o condotta parzialmente piena mediante l’automatica e contemporanea rilevazione della velocità di flusso con tecnica radar Doppler a 24 GHz e del livello con tecnica radar a tempo di volo, comunque senza nessun contatto con il liquido in transito. Il cuore del sistema è il sistema integrato di calcolo della portata che consente misure affidabili e precise.

La tecnologia

• Facilmente adattabile a qualsiasi tipo di canale o condotto, praticamente senza limitazioni di dimensioni e portate.
• Non necessita della realizzazione di nessun tipo di opera di canalizzazione, non devono essere installati stramazzi e quindi i costi e le implicazioni di montaggio sono assolutamente minimi.
• Installazione al di sopra del pelo libero del flusso, quindi senza alcun contatto con il fluido in transito.
• Affidabilità della misura senza derive e senza nessuna necessità di manutenzione.
• Nessuna possibilità di inquinare i fluidi di processo o di generare perdite di prodotto, garantendo cosi maggiore sicurezza all’operatore.

Lo strumento

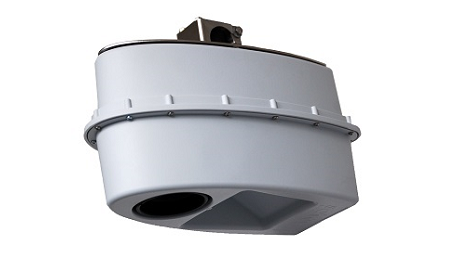

• Dimensioni compatte, integra in una unica robusta custodia i due sensori per la misura della velocità e del livello e l’elettronica di calcolo della portata.
• Versatile adattatore cubico di montaggio per fissaggio sia orizzontale che verticale semplifica enormemente l’installazione in campo del sensore.
• In opzione una speciale staffa di montaggio da passo d’uomo rende possibile il montaggio del sensore in pochi minuti senza che l’installatore debba dover accedere all’interno della condotta.
• Custodia stagna IP68 resistente agli UV e acidi, pertanto adatta all’installazione in qualsiasi ambiente anche particolarmente critico senza alcuna manutenzione.
• Capacità di misurare anche portate bassissime a differenza dei sensori immersi.
• Misura accurata anche in presenza di acque torbide e con solidi in sospensione.
• Trasmissione del dato di misura ad interfaccia multipla: impulsi, analogica 4-20mA, SDI-12, RS485, Modbus. Disponibile data logger locale e trasmissione dati GPRS.

Le applicazioni

• Misura di portata delle acque di scarico da impianti civili e/o industriali.
• Misura di portata all’ingresso degli impianti di trattamento e depurazione.
• Telecontrollo delle reti fognarie.
• Misura e controllo dei flussi di acque piovane.
• La serie SQ-R è la soluzione ideale per la sostituzione dei vecchi misuratori di portata a stramazzo (molto imprecisi) o dei misuratori ad immersione (che richiedono una costante manutenzione)

Il sensore HSR-10

Il nuovo HSR-10 il sensore radar portatile di SOMMER Messtechnik, rivoluziona la misurazione del flusso:

• Misurazione SENZA CONTATTO: grazie allo spostamento in frequenza Doppler, l’HSR-10 rileva la velocità della superficie dell’acqua senza contatto diretto.
• Trasmissione IN TEMPO REALE: tutti i dati di misurazione vengono visualizzati immediatamente sul tuo dispositivo Android, in modo pratico ed efficiente.
• COMPATTO e PORTATILE: è facile da trasportare e subito pronto all’uso, ideale per situazioni di emergenza.

Innovazione e praticità in un unico strumento! Scopri come può fare la differenza.

Scheda tecnica SOMMER SQ-R, radar doppler
